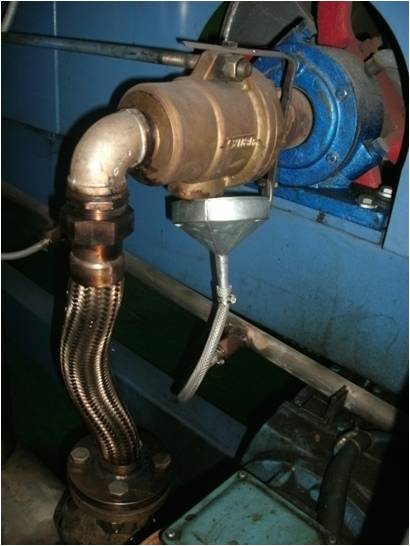

錯誤1.金屬軟管安裝扭曲
上圖金屬軟管過度扭曲：造成金屬軟管對旋轉接頭殼體產生較大的扭力，使殼體、石墨軸承、外管之間產生壓迫，抵消了大部分彈簧推動殼體軸向位移的作用力，嚴重時會造成彈簧的卡死，旋轉接頭失去補償力，產生泄露。

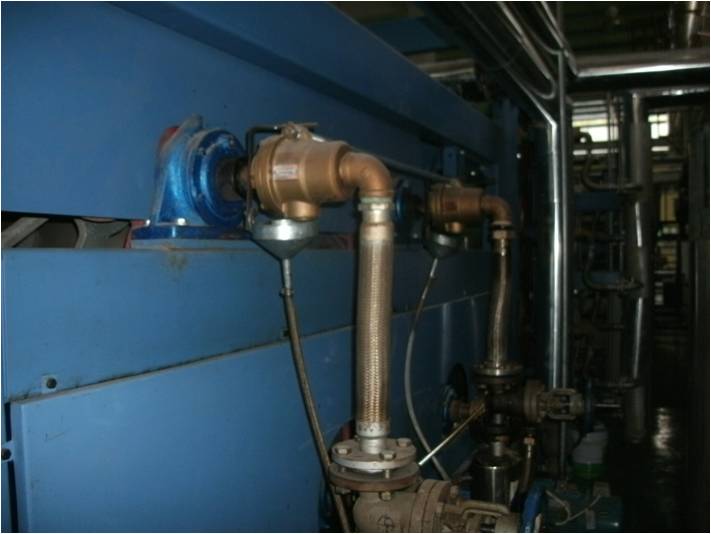

錯誤2.金屬軟管直線的拉伸與擠壓
上圖金屬軟管為直線連接。由于金屬軟管要確保連接后的密封，直線連接必然造成金屬軟管的拉伸及擠壓，使其對旋轉接頭的殼體產生拉伸或擠壓力，因為外管同設備連接，作用力造成殼體、石墨軸承、外管之間過度的壓迫，使彈簧不能起到很好的補償密封磨損作用。從而造成旋轉接頭使用過程中泄露。

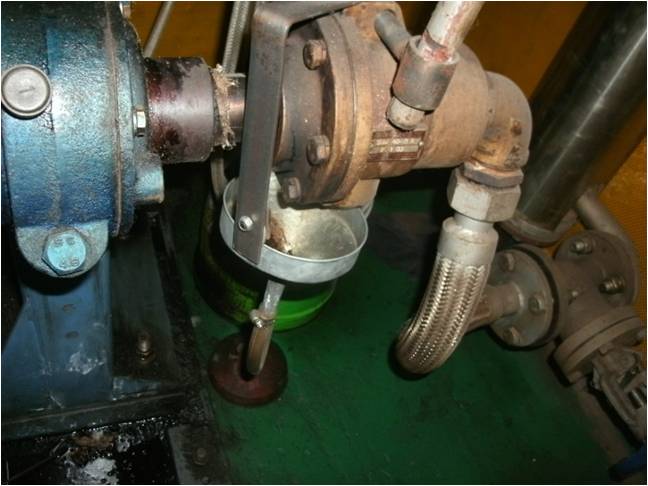

錯誤3.止轉太緊
上圖止轉太緊。將旋轉接頭殼體固定在止轉裝置上，下圖兩個旋轉接頭之間用螺紋桿連接止轉，止轉中錯誤的將止轉桿與旋轉接頭殼體固定。以上均造成產品運轉中由于連接公差及加工公差產生的徑向自由偏擺被限制，引起了殼體、石墨軸承、外管之間的壓迫，使彈簧不能發(fā)揮補償力，從而旋轉接頭泄露。
