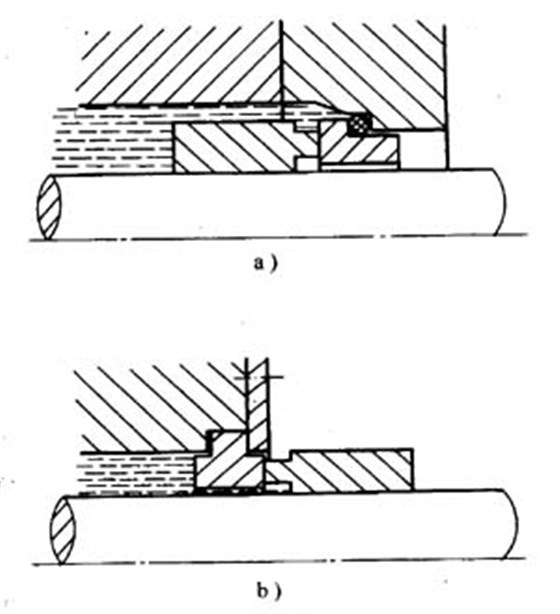

a）內流式機械密封 b）外流式機械密封

內流式和外流式機械密封

介質泄漏方向與離心力方向相反的密封為內流式密封（見圖a）；介質泄漏方向與離心力方向一致的密封為外流式密封（見圖b）。由于內流式密封中離心力阻止泄漏流體，其泄漏量較外流式少，前者適用于高壓，速度高時，密封可靠。為加強端面潤滑采用后者較合適，但介質壓力不宜過高，一般為1～2MPa。
