API 方案

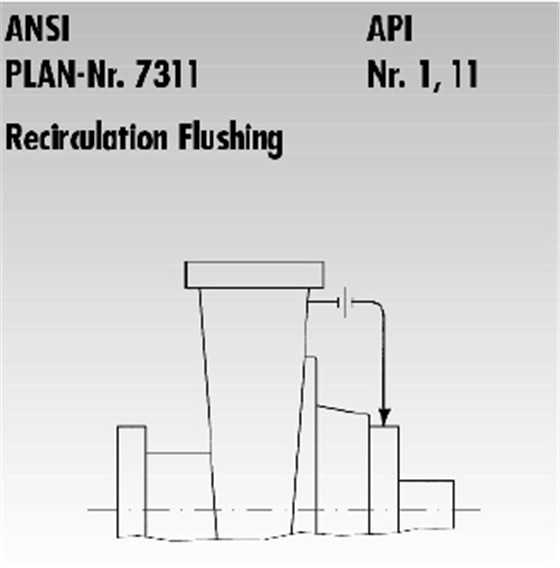

API 11 自沖洗

自沖洗方案經常用在泵腔工作溫度接近介質沸點的工況中。不過這里存在的風險是額外摩擦產生的熱量會讓密封面之間的介質蒸發，導致密封干磨直至失效。

但是自沖洗液會讓密封腔壓力增大，介質蒸發的危險系數會隨之減小。沖洗液的方向不垂直軸方向，而是沿著密封面的切線方向。最好在密封腔里安裝一個限流擋環并冷卻循環管路。

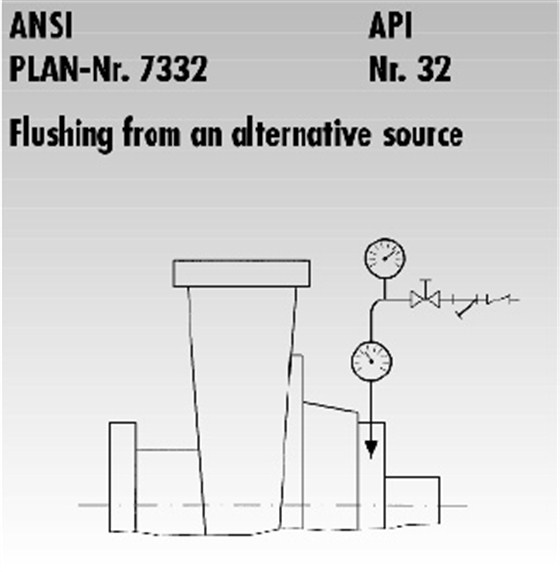

API32 外接流洗

外接流洗，通常用在防止泵里的介質進入密封腔的工況下。這個代替泵介質的流洗液，應當是冷卻的、潔凈的、有潤滑功能的液體，并且和泵介質兼容。

流洗液方向應當與密封面相切，建議壓力高于密封腔壓力1-2bar，根據密封的尺寸，當使用DEPAC機封時流洗液流量可以減少到3-10升/小時。限流環和流量計可以幫助控制流洗液流量。

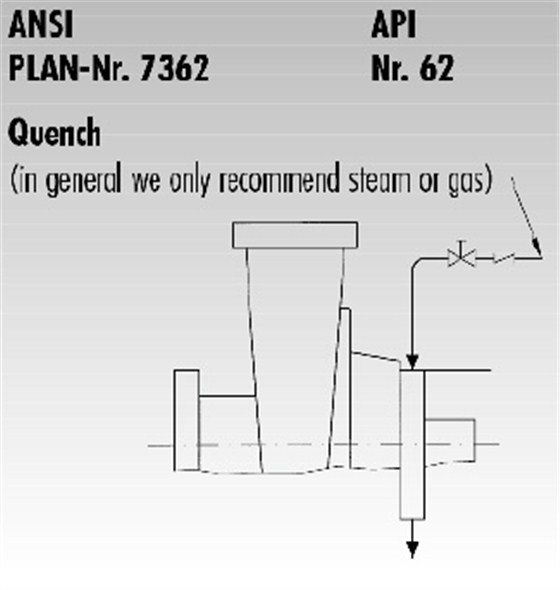

API62 蒸汽

對于會結晶的介質，DEPAC建議使用低壓力的蒸汽。密封面溫度比較低的工況，可以用干燥的空氣或者氮氣做蒸汽防止結晶。

蒸汽是用在密封的大氣側來保證密封所有的動態部件溫潤。這樣可以防止結晶形成，并把已有的結晶溶解或是從密封面沖走。這種工況需要使用堅硬的密封面，由于有些結晶有膠粘性，SC面并不合適，通常我們建議使用TC面。

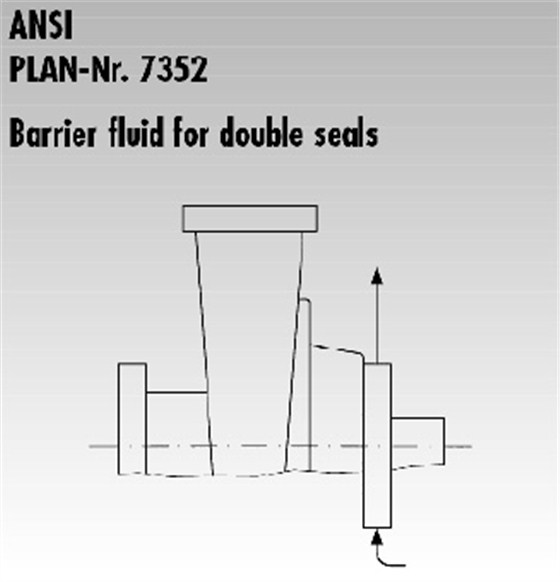

雙端面+緩沖液

某些特殊情況下，介質不能接觸大氣，為確保安全，緩沖液壓力就要比密封腔的壓力高1-2Bar。

在任何情況下，即使緩沖液壓力受到影響，密封面仍然要保持閉合。因此，建議所有的密封采取雙壓力平衡設計，這樣不僅僅能保證達到最佳的安全狀態還能實現最可靠的服務壽命。

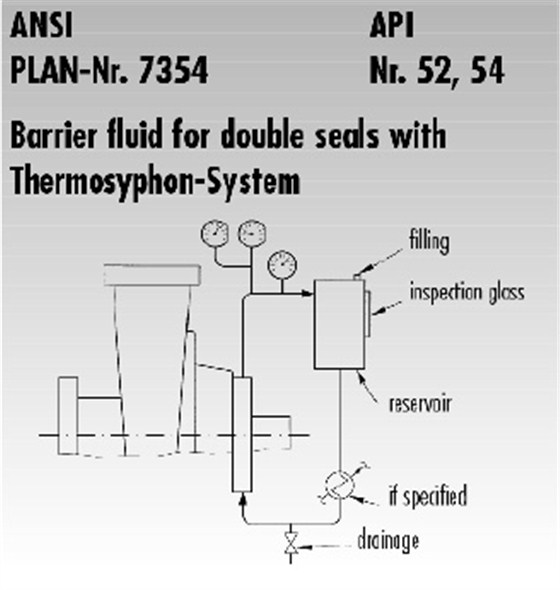

雙端面+熱虹吸系統

當使用雙端面時，為了潤滑和冷卻外端面密封，在兩套密封面間必須要有緩沖液。熱虹吸系統就可以達到這個效果。

建議緩沖液壓力比密封腔壓力高1-2bar。

為了保證緩沖液能更高的循環，最好使用一個獨立的循環泵輔助循環。

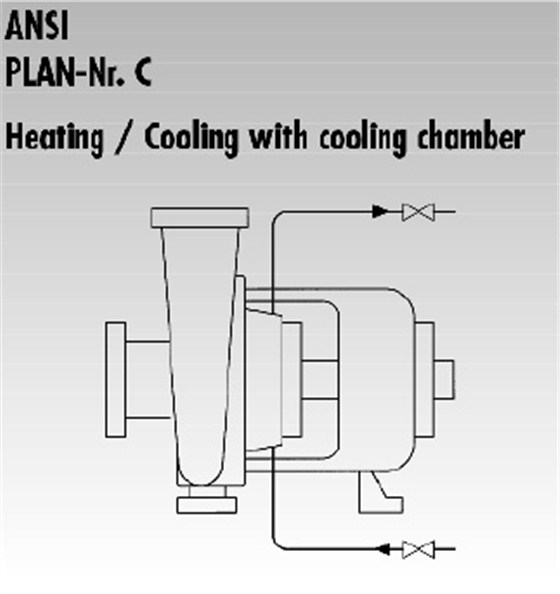

加熱/冷卻

用夾套加熱或冷卻的方法通常用于，為了達到密封的最佳壽命，可以通過控制密封腔的溫度(加熱或冷卻)的情況下。

加熱或冷卻夾套要定期檢查，以防里面鈣沉積的形成。因為鈣沉積是絕緣的，會阻礙熱量的傳遞。

重要的一點是，用這個系統時，需要在密封腔里安裝一個限流環，以增加密封側的加熱和冷卻效果。
